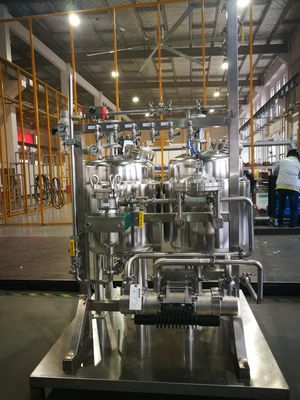

পেইন্ট সার্কুলেশন সিস্টেম/অটোমোটিভ পেইন্টের দোকান

কেন্দ্রীভূত পেইন্ট সরবরাহ ব্যবস্থার কনফিগারেশন

এসএন

নাম

বিশেষত্ব

পরিমাণ

উৎপত্তি

বিঃদ্রঃ

I. পেইন্ট সরবরাহ ব্যবস্থা

প্রাইমারের জন্য 3 সেট, টপকোটের জন্য 12 সেট, পরিষ্কার কোটের জন্য 1 সেট।মোট 16 সেট।নীচে একটি সেটের জন্য কনফিগারেশন রয়েছে।(রঙের জন্য গ্রাহকের প্রয়োজনীয়তা সাপেক্ষে)

হাই-ফ্লো 3:1 পিস্টন পাম্প

সেট

স্প্রে বুথে ট্রান্সপোর্ট পেইন্ট, 53L/min/32cpm এর প্রবাহ হার এবং সর্বোচ্চ আউটপুট চাপ 300 psi, যা সম্পূর্ণরূপে ব্যবহারের প্রয়োজনীয়তা পূরণ করতে পারে।

পিস্টন পাম্প সমর্থন রাক

পাম্প সমর্থন এবং ঠিক করতে

পিস্টন পাম্প জন্য খাঁড়ি পায়ের পাতার মোজাবিশেষ

পিসি

3/4”, ফিডিং মডিউলের এয়ার ইনলেটকে সংকুচিত এয়ার স্টিলের পাইপের সাথে সংযুক্ত করুন।

এয়ার বল ভালভ 139

e

3:1 পিস্টন পাম্পের জন্য খাঁড়ি।এয়ার অন এবং অফ।

বায়ু ট্রিপল উপাদান

3:1 পিস্টন পাম্পের জন্য ব্যবহৃত।বায়ু উত্স চিকিত্সা.

নো-লোডিং সুরক্ষা ডিভাইস

3:1 পিস্টন পাম্পের জন্য ব্যবহৃত।যখন কোন উপাদান নেই, এটি পিস্টন পাম্প রক্ষা করবে।

বায়ু সংযোগ উপাদান

এয়ার পাইপলাইন সংযোগের জন্য।

বায়ু পায়ের পাতার মোজাবিশেষ

পিসি

পেইন্ট সাপ্লাই পাম্প ইনলেটকে এয়ার পাইপে সংযুক্ত করুন।

পিস্টন পাম্প পেইন্ট খাঁড়ি পায়ের পাতার মোজাবিশেষ

পিসি

1" ইস্পাত জাল দ্বারা সমর্থিত পেইন্ট সরবরাহ ট্যাঙ্কের সাথে পাম্পের পেইন্ট ইনলেটকে সংযুক্ত করে।

SUS স্থিতিশীল টাওয়ার

পেইন্ট স্পন্দন কমাতে এবং চাপ স্থিতিশীল করতে ব্যবহৃত হয়

ব্যাগ ফিল্টার

3:1 পাম্প পেইন্ট আউটলেট, 60-150 জাল ফিল্টার, বড় প্রবাহের জন্য ব্যবহৃত হয়।সামনে এবং পিছনের চাপ প্রদর্শন গেজ দিয়ে সজ্জিত (ফিল্টারের উভয় পাশে বল ভালভ, রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য বন্ধ করা যেতে পারে, ইত্যাদি), এবং এটি চাপের পার্থক্য অনুসারে পরিষ্কার করা দরকার কিনা তা বিচার করা যেতে পারে।ধাতব রঙের জন্য 120-150 জাল ফিল্টার স্ক্রীন, প্রাইমার কোটের জন্য 50-75 জাল ফিল্টার পর্দা;300psi চাপ প্রতিরোধের

পেইন্ট রিলিজ ভালভ

ফিল্টার রক্ষণাবেক্ষণ, মেরামত, টু-পিস টাইপ, চাপ প্রতিরোধের 300psi প্রয়োজন হলে ব্যবহৃত হয়

পেইন্ট প্রেসার মিটার

ফিল্টারের সাথে সহযোগিতা করুন

সম্পূর্ণরূপে আচ্ছাদিত SUS বল ভালভ

ফিল্টার এবং চাপ পরিমাপক, টু-পিস টাইপ, 300 পিএসআই চাপ সহ্য করার সাথে ব্যবহার করা হয়

পিস্টন পাম্প আউটলেট পায়ের পাতার মোজাবিশেষ

পিসি

3:1 পাম্পের জন্য, 500Psi চাপ সহ্য করুন, পাম্পের পেইন্ট আউটলেটকে পেইন্ট সার্কুলেশন পাইপলাইনের সাথে সংযুক্ত করুন

পিছনে চাপ ভালভ

চাপ সহ্য করুন 300 Psi, 1”, এবং সর্বোচ্চ প্রবাহ হার18L/মিনিট।প্রচলন পাইপলাইনে পেইন্টের চাপ নিশ্চিত করতে পেইন্ট প্রধান পাইপের সঞ্চালন রিটার্ন পাইপলাইনের শেষে ব্যাক প্রেসার রেঞ্জ 15-200 psi (0.3-14 বার) ইনস্টল করা হয়।

পিস্টন পাম্প রিটার্ন পায়ের পাতার মোজাবিশেষ

পিসি

3/8”, 300Psi চাপ সহ্য করুন, পেইন্ট বালতিতে পেইন্ট সার্কুলেশন রিটার্ন লাইন সংযুক্ত করুন।

সম্পূর্ণরূপে আচ্ছাদিত SUS বল ভালভ

3:1 পাম্প, 1" চাপ প্রতিরোধের 500Psi এর জন্য ব্যবহৃত হয়। এটি পেইন্ট সঞ্চালন পাইপলাইনের শেষ কাটা এবং চাপ রিজার্ভ ভালভ বজায় রাখার সময় ব্যবহার করা হয়।

অন্যান্য জিনিসপত্র

সেট

পেইন্ট পাইপলাইনের সাথে সংযুক্ত হচ্ছে, SUS
