WBS স্টোরেজ কনভেয়ার লাইন/BIW ইঞ্জিনিয়ারিং

WBS স্টোরেজ পরিবাহক লাইন

WBS কনভেয়িং সিস্টেম 3D স্পেসে ওয়ার্ক পিসকে ডান-কোণে পৌঁছে দেওয়া সম্ভব করতে পারে এবং সমস্ত ধরণের মৌলিক ইউনিট বিভিন্ন ফাংশন সহ কনভেয়িং সিস্টেম তৈরি করা হয়, এগুলি মোটা স্রাব, জরিমানা করা স্রাব, উল্টানো স্টোরহাউস এবং অন্যান্য ফাংশনগুলি শেষ করতে পারে। কাজের টুকরোটির বাফারিং এবং দ্রুত পৌঁছে দেওয়া।PLC দ্বারা নিয়ন্ত্রিত, পরিবহণের সম্পূর্ণ অটোমেশন অর্জন করা যেতে পারে।প্রধান সাংবিধানিক ইউনিটগুলির মধ্যে রয়েছে পাওয়ার-বেল্ট রোলার বেড, ঘর্ষণীয় রোলার বেড, রোটেটিং রোলার বেন্ড, শাটল, স্ট্যাক ক্রেন, স্কিড এবং অন্যান্য সরঞ্জাম।

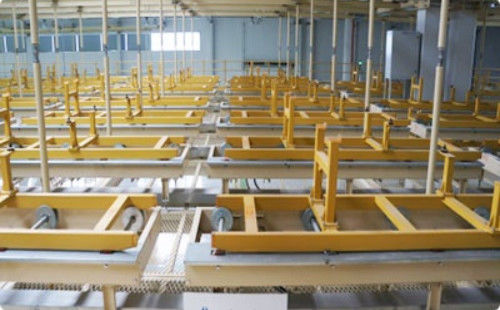

ছবি 1-2

1 স্টোরেজ লাইনের ধারণা

সাধারণত, অটোমোবাইল উৎপাদন প্রক্রিয়ায়, ওয়েল্ডিং ওয়ার্কশপ, পেইন্টিং ওয়ার্কশপ এবং ফাইনাল অ্যাসেম্বলি ওয়ার্কশপের তিনটি ওয়ার্কশপের মধ্যে, দুটি সংলগ্ন ওয়ার্কশপের মধ্যে বডি-ইন-হোয়াইট এবং পেইন্টেড বডির জন্য একটি বাফার এলাকা স্থাপন করা হয়।

বডি ওয়েল্ডিং সম্পন্ন হওয়ার পর, বডি-ইন-হোয়াইট ঢালাইয়ের সময় কাঁটা-টাইপ ট্রান্সফার মেশিন এবং সাইড জ্যাকিং মেশিনের মাধ্যমে ওয়েল্ডিং স্ব-সঞ্চালনকারী রোলার বেড লাইন থেকে স্টোরেজ লাইন স্কিডে স্থানান্তরিত হয় এবং WBS গুদাম এলাকায় স্থানান্তরিত হয়। স্টোরেজ লাইনের।বডি-ইন-হোয়াইটের কনভেয়িং, গুদামজাতকরণ, স্টোরেজ, গুদামজাতকরণ এবং উল্টানোর কাজগুলি উপলব্ধি করুন এবং তারপর ঢালাই এবং পেইন্টিং করিডোরের মাধ্যমে পেইন্টিং ওয়ার্কশপে পরিবহন করুন।পেইন্ট করা বডিটি স্প্রে করার পরে, স্কিডটি পেইন্ট করা এবং আঁকা শরীরের স্থানান্তর বিন্দুতে গাড়িটিকে তুলে নেয় এবং সাধারণ পেইন্টিং করিডোরের মাধ্যমে পিবিএস গুদাম এলাকায় পরিবহন করে এবং পরিবহন, গুদামজাতকরণ, স্টোরেজ, আউটবাউন্ডের কাজগুলি উপলব্ধি করে। এবং পিবিএস-এ পেইন্ট করা বডির রিভার্সিং, এবং তারপর ফাইনাল অ্যাসেম্বলি লাইন হ্যান্ডওভার পয়েন্টে নিয়ে যাওয়া হয়।স্টোরেজ এরিয়া ঘর্ষণ রোলিং বেড কনভেয়িং পদ্ধতি গ্রহণ করে, যা সাদা এবং পেইন্টেড বডিতে বডি কনভেয়িং, বাছাই এবং স্টোর করার জন্য ব্যবহৃত হয়।

স্টোরেজ লাইনের 2 প্রকার

একটি অটোমোবাইল কারখানার স্টোরেজ লাইনে সাধারণত দুটি স্টোরেজ এরিয়া অন্তর্ভুক্ত থাকে, ডব্লিউবিএস এবং পিবিএস, যেগুলি বিভিন্ন মডেলের সাদা এবং পেইন্ট করা বডিগুলির স্টোরেজ, বাছাই এবং পরিবহনের জন্য ব্যবহৃত হয়, যাতে উত্পাদনের ভারসাম্যহীনতা সামঞ্জস্য করা সহজতর হয়। ঢালাই, পেইন্টিং, এবং সমাবেশ কর্মশালা.

WBS (ওয়েল্ডিং বডি স্টার্জ) অটোমোবাইল কারখানায় ওয়েল্ডিং ওয়ার্কশপ এবং পেইন্টিং ওয়ার্কশপের মধ্যে বাফার এবং স্টোরেজ এলাকাকে বোঝায়;

পিবিএস (পেইন্টেড বডি স্টোরেজ) অটোমোবাইল কারখানায় পেইন্টিং ওয়ার্কশপ এবং অ্যাসেম্বলি ওয়ার্কশপের মধ্যে বাফার এবং স্টোরেজ এলাকাকে বোঝায়।

3 মিশ্র মেমরি নকশা

গার্হস্থ্য অটোমোবাইল উৎপাদন প্ল্যান্টে স্টোরেজ লাইন মিশ্রিত করার এটি একটি নতুন প্রচেষ্টা।একটি গার্হস্থ্য নতুন শক্তি যাত্রীবাহী যানবাহন স্টোরেজ লাইন দুটি স্টোরেজ এলাকায় বিভক্ত, WBS এবং PBS (চিত্র 1 এ দেখানো হয়েছে), এবং সমাবেশ কর্মশালার দ্বিতীয় তলা প্ল্যাটফর্মে নির্মিত।এটি বিভিন্ন মডেলের পরিবহন এবং স্টোরেজ প্রয়োজনীয়তা পূরণ করতে পারে।

স্টোরেজ লাইন শিডিউলিং সিস্টেমের হার্ডওয়্যারে প্রধানত সার্ভার, পিসি এবং RFID রিডিং টার্মিনাল (চিত্র 2 এ দেখানো হয়েছে) অন্তর্ভুক্ত থাকে।তাদের মধ্যে, সার্ভারটি এমইএস সিস্টেম, পিএলসি এবং ক্লায়েন্ট তথ্য ডেটার সাথে মিথস্ক্রিয়া সহজতর করার জন্য সমাবেশ কর্মশালার রিং নেটওয়ার্ক এবং এন্টারপ্রাইজের ইন্ট্রানেটের সাথে সংযুক্ত।পিসি কম্পিউটার বডি-ইন-হোয়াইট এবং পেইন্ট করা শরীরের অংশগুলির তথ্য ইনপুট, সেইসাথে WBS, PBS স্টোরেজ এরিয়া প্রেরণ এবং পর্যবেক্ষণ সরঞ্জামের জন্য ব্যবহৃত হয়।RFRD স্কিড কোড চিপে স্কিড নম্বর এবং ভিআইএন কোড সনাক্ত করতে টার্মিনালটি পড়ে, যা যানবাহনের শরীরের তথ্য পড়া এবং বাঁধাই করার জন্য ব্যবহৃত হয়।

PBS-এর মোট 90টি স্টোরেজ স্লট সহ 5টি লেন রয়েছে, WBS-এর মোট 64টি স্টোরেজ স্লট সহ 4 লেন রয়েছে, যার মধ্যে রয়েছে সূক্ষ্ম ডিসচার্জ লেন, রুক্ষ ডিসচার্জ লেন এবং ইনভার্টেড স্টোরেজ লেন, যেগুলি নমনীয়ভাবে ঢালাই করা যায় এবং WBS এবং PBS-এ আঁকা যায়। অস্থায়ী সঞ্চয়স্থানের জন্য সঞ্চয়স্থান এবং নমনীয়ভাবে উৎপাদন পরিকল্পনা এবং রসদ বিতরণের চাহিদা মেটাতে বিপরীত গুদামের মাধ্যমে সূক্ষ্ম বিন্যাস এলাকায় প্রবেশ করুন।
