নমনীয় বডিসাইড ওয়েল্ডিং সিস্টেম

1. প্রক্রিয়া পরিচিতি:

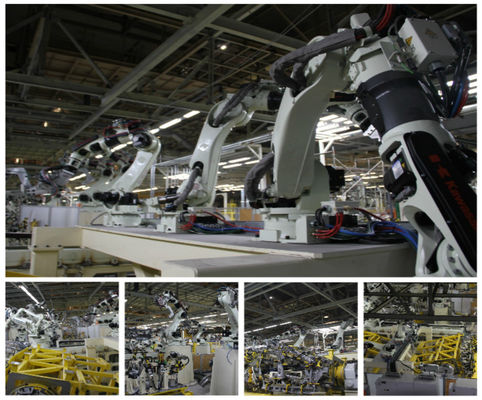

সাইড ওয়াল ওয়েল্ডিং লাইনের নমনীয় সিস্টেমটি প্রধানত পাশের প্রাচীরের অভ্যন্তরীণ প্যানেল এবং বাইরের প্যানেল সমাবেশের সমাবেশ এবং ঢালাই কাজ সম্পন্ন করে।এটি 4 ধরনের যানবাহনের প্রকারের নমনীয় স্যুইচিং উপলব্ধি করতে পারে।টার্নটেবল এবং হাব, ক্রস স্লাইড এবং স্প্লিট সুইচিং সিস্টেমের মতো মূল প্রযুক্তিগুলি ব্যবহার করে, এটি বিভিন্ন বডি-ইন-হোয়াইটের বাম/ডান দিকের কোলিনিয়ার ওয়েল্ডিং উপলব্ধি করতে পারে এবং 60JPH এবং অটোমেশনের একটি উত্পাদন চক্র অর্জন করতে পারে।হার 90% এর বেশি।

Pic1

Pic2

2. প্রকল্পের ক্ষেত্রে:

Pic3

যতদূর প্রতিটি ওয়েল্ডিং লাইন উদ্বিগ্ন, এটি ঢালাই প্রক্রিয়া, সংক্রমণ ডিভাইস, ঢালাই সরঞ্জাম (ঢালাই টর্চ, ঢালাই রোবট);যতদূর সম্পূর্ণ অটোমোবাইল বডি ওয়েল্ডিং লাইন সম্পর্কিত, এতে সাধারণত বডি সাইড ওয়াল অ্যাসেম্বলি লাইন, বডি ডোর কভার অ্যাসেম্বলি লাইন, ফ্লোর অ্যাসেম্বলি লাইন, বডি ওয়েল্ডিং মেইন লাইন ইত্যাদি অন্তর্ভুক্ত থাকে।প্রতিটি অংশে সংশ্লিষ্ট প্রধান লাইন, উপ-রেখা, বাম এবং ডান প্রতিসম রেখা এবং স্বাধীন দ্বীপ রয়েছে।বিভিন্ন উৎপাদন টেম্পো, অটোমেশনের ডিগ্রি এবং উত্পাদন পদ্ধতি অনুসারে, প্রতিটি লাইনকে কয়েকটি স্টেশনে ভাগ করা হয়েছে: প্রতিটি স্টেশন একটি ট্রান্সমিশন ডিভাইসের মাধ্যমে সম্পূর্ণভাবে সংযুক্ত থাকে এবং প্রতিটি স্টেশন কাজের একটি অংশ সম্পূর্ণ করার জন্য দায়ী।

অটোমোবাইল বিকাশের প্রাথমিক পর্যায়ে, স্ট্রেইট-থ্রু প্রোডাকশন লাইন (সরলীকৃত থ্রু-টাইপ প্রোডাকশন লাইন) প্রধানত ব্যবহৃত হত।1960 এবং 1970-এর দশকে, সহগামী ফিক্সচার উত্পাদন লাইনগুলি প্রায়শই ব্যবহৃত হত, তবে বৃহৎ আকার, জটিল কাঠামো এবং সহগামী ফিক্সচারের বৃহৎ গতির জড়তার কারণে, বহু-বৈচিত্র্যের উত্পাদনের ত্রুটিগুলি উপলব্ধি করা কঠিন এবং এর সমর্থনকারী ব্যবহার। রোবটঅতএব, 1970-এর দশকের মাঝামাঝি এবং শেষের দিকে, প্রধান অটোমোবাইল নির্মাতারা থ্রু-টাইপ উত্পাদন লাইন উন্নত করে।থ্রু-টাইপ প্রোডাকশন লাইনের অর্থ হল ওয়ার্কপিসের অবস্থান এবং ক্ল্যাম্পিং ডিভাইস (ফিক্সচার) স্টেশনগুলির মধ্যে ট্রান্সমিশন ডিভাইস থেকে পৃথক করা হয়েছে।লিফটিং সাপোর্ট রড রেসিপ্রোকেটিং ওয়েল্ডিং লাইন হল একটি সাধারণভাবে ব্যবহৃত থ্রু-টাইপ প্রোডাকশন লাইন।এই উত্পাদন লাইনে প্রধানত নিম্নলিখিত অংশগুলি অন্তর্ভুক্ত রয়েছে: ওয়ার্কপিস ক্ল্যাম্পিং এবং পজিশনিং সিস্টেম, স্টেশনগুলির মধ্যে ট্রান্সমিশন ডিভাইস এবং কনভেয়িং রড লিফটিং সিস্টেম।
