জেএমসি প্রকল্প/বিআইডব্লিউ ইঞ্জিনিয়ারিং

জেএমসি প্রকল্প/বিআইডব্লিউ ইঞ্জিনিয়ারিং

MOQ.: আলোচনা সাপেক্ষ
মূল্য: negotiable
স্ট্যান্ডার্ড প্যাকিং: প্লাস্টিকের ছায়াছবি সঙ্গে বস্তাবন্দী এবং রেখাচিত্রমালা সঙ্গে মোড়ানো
বিতরণ সময়কাল: গ্রাহকের প্রয়োজন অনুযায়ী
অর্থ প্রদানের পদ্ধতি: আলোচনা সাপেক্ষ
সরবরাহ ক্ষমতা: শক্তিশালী উৎপাদন ক্ষমতা
বিস্তারিত তথ্য
উৎপত্তি স্থল
চীন
পরিচিতিমুলক নাম
CEI-Kinte
সাক্ষ্যদান
ISO9001/FEM/ISO14001/OHSAS 18001
মডেল নম্বার
কাস্টমাইজড
R&D:
পেশাদার R&D টিম
কর্মশালা:
বডি শপ
ম্যানুফ্যাকচারিং:
বাড়িতে
যন্ত্রপাতি:
অটোমেশন
নমনীয়তা:
উচ্চ
উপ-সমাবেশ:
প্রধান লাইন/বডিসাইড/ক্লোজার/ফ্লোর লাইন ইত্যাদি।
ঢালাই:
স্পট ওয়েল্ডিং/এমএজি এমআইজি/স্টড ওয়েল্ডিং ইত্যাদি।
লেআউট:
CAD অঙ্কন
বিশেষভাবে তুলে ধরা:

অটোমেশন JMC প্রকল্প

,

JMC প্রকল্প অটোমেশন

,

অটোমেশন jmc নতুন প্রকল্প

পণ্যের বর্ণনা

জেএমসি প্রকল্প





1. প্রকল্পের নাম

জেএমসি প্রকল্প

2. প্রকল্পের সময়

2018.6

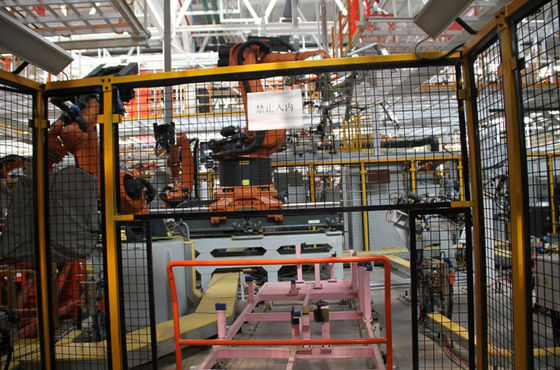

3. প্রকল্প পরিচিতি

মডেল: 4 মডেল সমরেখার

ক্ষমতা: 33JPH

রোবট: কুকা

পরিমাণ: 77 ইউনিট

মডেল স্যুইচিং ফর্ম: টার্নটেবল, টার্ন হাব

4. মূল প্রযুক্তি

1. চার-মডেল নমনীয় উত্পাদন লাইন

2. মূল সরঞ্জাম যেমন FDS, সাত-অক্ষ, APC, টার্নটেবল এবং হাব

3. রোবট স্বয়ংক্রিয় চাপ ঢালাই, রোবট gluing চাক্ষুষ পরিদর্শন, ইত্যাদি







অটোমোবাইল ওয়েল্ডিং উত্পাদন লাইনের ট্রান্সমিশন ডিভাইসের গঠন এবং কাজের নীতির বিশ্লেষণ

নিম্নলিখিতটি অটোমোবাইল সাইড প্যানেল অ্যাসেম্বলি লাইনের ট্রান্সমিশন ডিভাইসটিকে এর গঠন এবং কাজের নীতি বিশদভাবে বিশ্লেষণ করার জন্য উদাহরণ হিসাবে নেয়

একটি নির্দিষ্ট গাড়ির ধরণের সাইড প্যানেল সমাবেশ লাইনের ট্রান্সমিশন ডিভাইসটি একটি চার-স্টেশন রেসিপ্রোকেটিং রড ডিভাইস গ্রহণ করে, যা অনুভূমিক এবং উল্লম্ব আন্দোলন উপলব্ধি করতে পারে।প্রতিটি উপ-সমাবেশের গঠন এবং কার্য বিশ্লেষণ নিম্নরূপ:



1. ড্রাইভ ইউনিট

কাজের নীতি: মোটর দুটি গিয়ারকে কাপলিং এর মধ্য দিয়ে ঘোরানোর জন্য চালিত করে এবং দুটি গিয়ার যথাক্রমে চলমান স্কেটবোর্ডটিকে এটির সাথে মেশ করা সমান্তরাল র্যাকের মধ্য দিয়ে সরানোর জন্য চালিত করে, যার ফলে চলন্ত স্কেটবোর্ডে বসানো বডি সাইড প্যানেলটিকে অনুভূমিকভাবে সরানোর জন্য চালিত করে।



2. সিঙ্ক্রোনাস র্যাক ডিভাইস এবং জ্যাকিং ডিভাইস

কাজের নীতি: সিলিন্ডার জ্যাকিং ডিভাইসে "সক্রিয় গিয়ার" চালিত করে "সক্রিয় নলাকার গিয়ার বার" এর মধ্য দিয়ে ঘোরানোর জন্য, যার ফলে "চালিত নলাকার গিয়ার বার" চালিত হয় এবং পরোক্ষভাবে "জ্যাকিং ফ্রেম" কে উপরে উঠতে ঠেলে দেয় এবং নিচে, অনুভূমিক আন্দোলনকে উপলব্ধি করে উল্লম্ব আন্দোলনের রূপান্তর গাড়ির বডির সাইড প্যানেলটি অবাধে তোলার উদ্দেশ্য অর্জন করে।এছাড়াও, সিঙ্ক্রোনাস র্যাক ডিভাইসে অংশ 6 (সমর্থন গাইড সিলিন্ডার) প্রধানত গাইড করার ভূমিকা পালন করে এবং নিশ্চিত করে যে সক্রিয় নলাকার গিয়ার বারটি সবসময় জ্যাকিং ডিভাইসে ড্রাইভিং গিয়ারের সাথে মেশ করা হয়;অংশ 5 (অ্যান্টি-ঘূর্ণন কোণ লোহা) প্রধানত সক্রিয় নলাকার গিয়ার প্রতিরোধের ভূমিকা পালন করে গিয়ার বার ঘূর্ণনের ভূমিকা।জ্যাকিং ডিভাইসে পার্ট 1 (অক্সিলারী থ্রাস্ট সিলিন্ডার) মূলত উল্লম্ব গতি থ্রাস্টকে সমান করার ভূমিকা পালন করে।

জেএমসি প্রকল্প/বিআইডব্লিউ ইঞ্জিনিয়ারিং 0জেএমসি প্রকল্প/বিআইডব্লিউ ইঞ্জিনিয়ারিং 1জেএমসি প্রকল্প/বিআইডব্লিউ ইঞ্জিনিয়ারিং 2জেএমসি প্রকল্প/বিআইডব্লিউ ইঞ্জিনিয়ারিং 3
