S111 বডিসাইড ওয়েল্ডিং লাইন

S111 বডিসাইড ওয়েল্ডিং লাইন

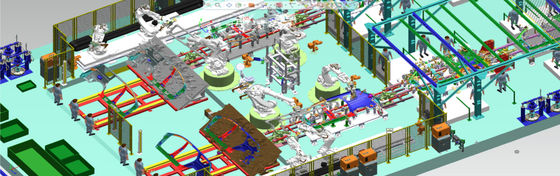

প্রকল্পের ভূমিকা: S111 পার্শ্ব প্রাচীর স্বয়ংক্রিয় ঢালাই লাইন.দুটি মডেল, বাম এবং ডান দিক লাইনে রয়েছে, 30JPH, 26টি রোবট।

যতদূর প্রতিটি ওয়েল্ডিং লাইন উদ্বিগ্ন, এটি ঢালাই প্রক্রিয়া, সংক্রমণ ডিভাইস, ঢালাই সরঞ্জাম (ঢালাই টর্চ, ঢালাই রোবট);যতদূর সম্পূর্ণ অটোমোবাইল বডি ওয়েল্ডিং লাইন সম্পর্কিত, এতে সাধারণত বডি সাইড ওয়াল অ্যাসেম্বলি লাইন, বডি ডোর কভার অ্যাসেম্বলি লাইন, ফ্লোর অ্যাসেম্বলি লাইন, বডি ওয়েল্ডিং মেইন লাইন ইত্যাদি অন্তর্ভুক্ত থাকে।প্রতিটি অংশে সংশ্লিষ্ট প্রধান লাইন, উপ-রেখা, বাম এবং ডান প্রতিসম রেখা এবং স্বাধীন দ্বীপ রয়েছে।বিভিন্ন উৎপাদন টেম্পো, অটোমেশনের ডিগ্রি এবং উত্পাদন পদ্ধতি অনুসারে, প্রতিটি লাইনকে কয়েকটি স্টেশনে ভাগ করা হয়েছে: প্রতিটি স্টেশন একটি ট্রান্সমিশন ডিভাইসের মাধ্যমে সম্পূর্ণভাবে সংযুক্ত থাকে এবং প্রতিটি স্টেশন কাজের একটি অংশ সম্পূর্ণ করার জন্য দায়ী।

একক গাড়ির জন্য স্বয়ংক্রিয় উত্পাদন লাইন

উত্পাদন লাইনের সাধারণ রূপ চিত্র 5-এ দেখানো হয়েছে। এটি সাধারণত নির্দিষ্ট বিশেষ ফিক্সচার ব্যবহার করে এবং স্বয়ংক্রিয় ঢালাই এবং সমাবেশের জন্য ম্যানিপুলেটরদের সাথে সহযোগিতা করে।উপকরণ স্বয়ংক্রিয়ভাবে পরিবহন করা হয় এবং ক্রেন দ্বারা রাখা হয়, এবং প্রতিস্থাপন শাটল মেশিনগুলি প্রায়ই প্রতিটি স্টেশনের মধ্যে পণ্য পরিবহনের জন্য ব্যবহৃত হয়।এটি উচ্চ উত্পাদন দক্ষতা, উচ্চ ডিগ্রী অটোমেশন এবং স্থিতিশীল মানের দ্বারা চিহ্নিত করা হয়, তবে এটি এখনও একটি একক-প্রজাতির উত্পাদন লাইন।

অটোমোবাইল ওয়েল্ডিং উত্পাদন লাইনের ট্রান্সমিশন ডিভাইসের গঠন এবং কাজের নীতির বিশ্লেষণ।

অটোমোবাইল সাইড প্যানেল অ্যাসেম্বলির ট্রান্সমিশন ডিভাইসটিকে উদাহরণ হিসাবে নিলে, এর গঠন এবং কাজের নীতি নীচে বিশদভাবে বিশ্লেষণ করা হবে।

একটি নির্দিষ্ট গাড়ির ধরণের সাইড প্যানেল সমাবেশ লাইনের ট্রান্সমিশন ডিভাইসটি একটি চার-স্টেশন রেসিপ্রোকেটিং রড ডিভাইস গ্রহণ করে, যা অনুভূমিক এবং উল্লম্ব আন্দোলন উপলব্ধি করতে পারে।প্রতিটি উপ-সমাবেশের গঠন এবং কার্যকারিতা নিম্নরূপ বিশ্লেষণ করা হয়:

সিঙ্ক্রোনাস র্যাক ডিভাইস এবং জ্যাকিং ডিভাইস

কাজের নীতি: সিলিন্ডার জ্যাকিং ডিভাইসে "সক্রিয় গিয়ার" চালিত করে "সক্রিয় নলাকার গিয়ার বার" এর মধ্য দিয়ে ঘোরানোর জন্য, যার ফলে "চালিত নলাকার গিয়ার বার" চালিত হয় এবং পরোক্ষভাবে "জ্যাকিং ফ্রেম" কে উপরে উঠতে ঠেলে দেয় এবং নিচে, অনুভূমিক আন্দোলনকে উপলব্ধি করে উল্লম্ব আন্দোলনের রূপান্তর গাড়ির বডির সাইড প্যানেলটি অবাধে তোলার উদ্দেশ্য অর্জন করে।এছাড়াও, সিঙ্ক্রোনাস র্যাক ডিভাইসে অংশ 6 (সমর্থন গাইড সিলিন্ডার) প্রধানত গাইড করার ভূমিকা পালন করে এবং নিশ্চিত করে যে সক্রিয় নলাকার গিয়ার বারটি সবসময় জ্যাকিং ডিভাইসে ড্রাইভিং গিয়ারের সাথে মেশ করা হয়;অংশ 5 (অ্যান্টি-ঘূর্ণন কোণ লোহা) প্রধানত সক্রিয় নলাকার গিয়ার প্রতিরোধের ভূমিকা পালন করে গিয়ার বার ঘূর্ণনের ভূমিকা।জ্যাকিং ডিভাইসে পার্ট 1 (অক্সিলারী থ্রাস্ট সিলিন্ডার) মূলত উল্লম্ব গতি থ্রাস্টকে সমান করার ভূমিকা পালন করে।
