ZB21008-Changqing Changqing T11 অটোমেশন আমদানি প্রকল্প

ZB21008-Changqing Changqing T11 অটোমেশন আমদানি প্রকল্প

1. প্রকল্প নম্বর: ZB21008

2. প্রকল্পের নাম: Changqing Changqing T11 অটোমেশন আমদানি প্রকল্প

3. প্রকল্পের অবস্থান: Hefei Changqing Machinery Co., Ltd. - Tongxiang Base

4. প্রকল্প পরিচিতি: EP12 সামনের ফ্লোর এবং সাইড ওয়াল সাবসেম্বলি অটোমেশন এলাকা (5 রোবট), EP12 সাইড ওয়াল অটোমেশন এলাকা (2 রোবট), EP12 রোবট ওয়ার্কস্টেশন অটোমেশন এলাকা (6 রোবট)

এই প্রকল্পটি মূলত একটি সাধারণ প্ল্যাটফর্ম উত্পাদন লাইন মডেল যা Hefei Changqing মেশিনারি Chery T19C&T18 দুটি মডেল দ্বারা তৈরি।লাইন বডি প্রধানত রোবট এবং পিএলসি অটোমেশন নিয়ন্ত্রণ দ্বারা উত্পাদিত হয়।

5. প্রকল্পের বর্তমান অবস্থা: ব্যাপক উৎপাদন

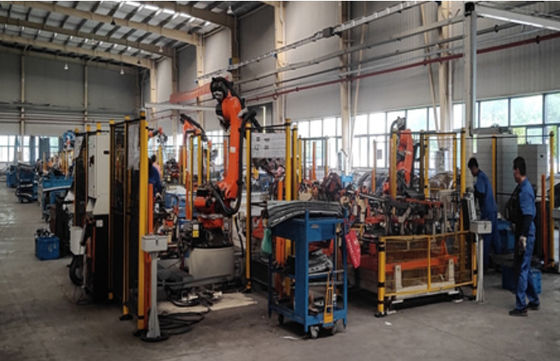

Pic1

Pic2

অটোমোবাইল ওয়েল্ডিং উত্পাদন লাইনের ট্রান্সমিশন ডিভাইসের গঠন এবং কাজের নীতির বিশ্লেষণ

অটোমোবাইল সাইড প্যানেল অ্যাসেম্বলির ট্রান্সমিশন ডিভাইসটিকে উদাহরণ হিসাবে নিলে, এর গঠন এবং কাজের নীতি নীচে বিশদভাবে বিশ্লেষণ করা হবে।

একটি নির্দিষ্ট গাড়ির ধরণের সাইড প্যানেল সমাবেশ লাইনের ট্রান্সমিশন ডিভাইসটি একটি চার-স্টেশন রেসিপ্রোকেটিং রড ডিভাইস গ্রহণ করে, যা অনুভূমিক এবং উল্লম্ব আন্দোলন উপলব্ধি করতে পারে।প্রতিটি উপ-সমাবেশের গঠন এবং কার্য বিশ্লেষণ নিম্নরূপ:

জ্যাকিং ফ্রেম

এই কাঠামোটি হল জ্যাকিং ডিভাইসের সাথে সরাসরি সংযুক্ত "জ্যাকিং ফ্রেম", যা পুরো ট্রান্সমিশন ডিভাইসের একটি গুরুত্বপূর্ণ উপাদান এবং এটি জ্যাকিং ডিভাইসের সাথে অবাধে উঠানো এবং নামানো যায়।

সমর্থনকারী প্ল্যাটফর্ম (1)(2)(3) সংযোগকারী প্লেটের সাথে সংযুক্ত থাকে যাতে বেশ কয়েকটি স্বাধীন ফ্রেম একটি সম্পূর্ণ লাইন তৈরি করে এবং জ্যাকিং ডিভাইসে চালিত নলাকার গিয়ার বার এবং অক্জিলিয়ারী থ্রাস্ট সিলিন্ডার প্রতিটি সমর্থনকারী প্ল্যাটফর্মের সাথে সরাসরি মিলে যায়। এটির উল্লম্ব নিশ্চিত করুন উপরন্তু, কিছু সহায়ক ডিভাইস (পরে উল্লেখ করা হবে) এটিতে ইনস্টল করা আছে এবং ড্রাইভ ইউনিটটি সমর্থন টেবিলেও ইনস্টল করা আছে (3);

পুরো লাইন গঠনের পাশাপাশি, সংযোগকারী প্লেটটি প্রধানত গাইডিং রোলিং ডিভাইস এবং ট্র্যাভেল সুইচকে সমর্থন করার ভূমিকা পালন করে: গাইডিং রোলিং ডিভাইসটি সমগ্র সংযোগকারী প্লেটে বিতরণ করা হয়, যা প্রধানত চলমান স্কেটবোর্ডের জন্য একটি নির্দেশক ভূমিকা পালন করে;সংযোগকারী রডটি মূলত সংযোগকারী প্লেটের অনমনীয়তাকে শক্তিশালী করার ভূমিকা পালন করে:।

অনুভূমিক চলন্ত ডিভাইস

এই অংশের কাজের নীতিটি উপরে উল্লিখিত হয়েছে, সহজভাবে বললে, ড্রাইভ ইউনিটের র্যাক এবং পিনিয়ন ডিভাইসটি চলন্ত স্লাইডকে চালিত করে ওয়ার্কপিসটিকে অনুভূমিকভাবে সরানোর জন্য।এটি উল্লেখ করার মতো যে মোবাইল স্কেটবোর্ডে ইনস্টল করা পজিশনিং ব্লকটি মূলত ওয়ার্কপিসের অবস্থান নির্ধারণের ভূমিকা পালন করে এবং বিভিন্ন মডেলের পাশের প্রাচীরের পজিশনিং ব্লকের ফর্মটিও আলাদা।আপনি যদি অন্যান্য মডেলের পাশের প্রাচীরটি ঢালাই করতে চান তবে আপনাকে কেবল পজিশনিং ব্লকটি প্রতিস্থাপন করতে হবে।অন্যান্য অংশগুলিকে খুব বেশি পরিবর্তন করার দরকার নেই।ঐতিহ্যবাহী ট্রান্সমিশন ডিভাইসের সাথে তুলনা করে, এই পদ্ধতিটি নমনীয়তার দিকে আরও উন্নত করা হয়েছে।
