Beiqi Zhenjiang N60 সাইড লাইন প্রকল্প/BIW ইঞ্জিনিয়ারিং

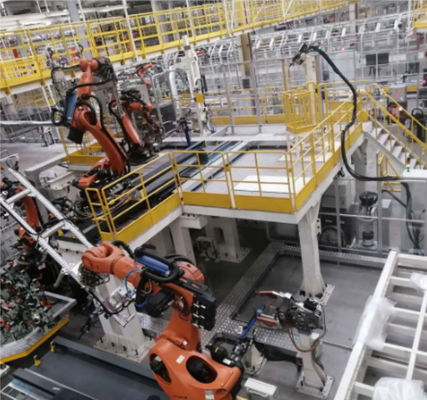

Beiqi Zhenjiang N60 সাইড লাইন প্রকল্প

1. প্রকল্পের নাম:

Beiqi Zhenjiang N60 সাইড লাইন প্রকল্প

2. প্রকল্পের সময়:

মে 2019

3. প্রকল্পের অবস্থান

বেইকি ঝেনজিয়াং প্ল্যান্ট

4. প্রকল্প পরিচিতি:

মডেল: BE21 প্ল্যাটফর্ম (বর্তমান N60/N61 মডেল, 2 মডেল সংরক্ষিত) 4 মডেল

ক্ষমতা: 30JPH

বীট: 108S

রোবট: কুকা ব্র্যান্ড, পরিমাণ 25

মডেল স্যুইচিং ফর্ম: সাইড টেট্রাহেড্রাল টার্নটেবল, সেভেন-এক্সিস স্লাইড টেবিল, ক্রস স্লাইড টেবিল সুইচিং লাইব্রেরি সিস্টেম, গ্র্যাসিং ভিজ্যুয়াল গাইডেন্স সিস্টেম, এজিভি ম্যাটেরিয়াল সাপ্লাই সিস্টেম, ইএমএস সিস্টেম, রোবট স্বয়ংক্রিয় আঠালো আবরণ সিস্টেম

4. মূল প্রযুক্তি:

1. পাশের চারপাশে টেট্রাহেড্রন টার্নটেবল এবং সাত-অক্ষের স্লাইডিং টেবিল প্রযুক্তি

2. ক্রস-স্লাইডিং টেবিল সুইচিং লাইব্রেরি সিস্টেম, গ্রাসিং ভিজ্যুয়াল গাইডেন্স সিস্টেম, AGV উপাদান সরবরাহ ব্যবস্থা

3. একটি EMS সিস্টেম, রোবট স্বয়ংক্রিয় gluing সিস্টেম

অটোমোবাইল ওয়েল্ডিং উত্পাদন লাইনের ট্রান্সমিশন ডিভাইসের গঠন এবং কাজের নীতির বিশ্লেষণ

অটোমোবাইল সাইড প্যানেল অ্যাসেম্বলির ট্রান্সমিশন ডিভাইসটিকে উদাহরণ হিসাবে নিলে, এর গঠন এবং কাজের নীতি নীচে বিশদভাবে বিশ্লেষণ করা হবে।

একটি নির্দিষ্ট গাড়ির ধরণের সাইড প্যানেল সমাবেশ লাইনের ট্রান্সমিশন ডিভাইসটি একটি চার-স্টেশন রেসিপ্রোকেটিং রড ডিভাইস গ্রহণ করে, যা অনুভূমিক এবং উল্লম্ব আন্দোলন উপলব্ধি করতে পারে।প্রতিটি উপ-সমাবেশের গঠন এবং কার্য বিশ্লেষণ নিম্নরূপ:

প্রতিটি স্টেশনের বেস বোর্ড গঠন

প্রতিটি স্টেশনের বেস প্লেটগুলি কানেক্টিং প্লেটের মাধ্যমে একসাথে সংযুক্ত থাকে যাতে সমগ্র অটোমোবাইল ওয়েল্ডিং লাইনের সমর্থনকারী যন্ত্র তৈরি হয়, যা অবশ্যই সম্পূর্ণ ট্রান্সমিশন ডিভাইস এবং ওয়েল্ডিং ফিক্সচার উভয়কেই সমর্থন করতে হবে।উপরন্তু, ফিক্সচারের ডেটাম এবং শরীরের অংশগুলি সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করার জন্য, নকশার ডেটাম অনুযায়ী বেস বোর্ডে ডেটাম স্কেল লাইন আঁকুন।চিত্রে লেভেলিং ডিভাইসটি মূলত পুরো ট্রান্সমিশন ডিভাইসটিকে সমতলকরণে ভূমিকা পালন করে।

উপরেরটি ট্রান্সমিশন ডিভাইসের প্রধান কাঠামো, এবং এছাড়াও কিছু সহায়ক ডিভাইস রয়েছে:

বাফার লকিং ডিভাইস

ওয়েল্ডিং লাইন ট্রান্সমিশন ডিভাইসে মোট 4টি বাফার লকিং ডিভাইস ইনস্টল করা আছে, যা যথাক্রমে জ্যাকিং ফ্রেমের উভয় প্রান্তে বিতরণ করা হয়, প্রধানত "মুভিং স্লাইড" এর অনুভূমিক গতিবিধি বাফার এবং লক করার জন্য।নির্দিষ্ট প্রক্রিয়াটি হল: যখন "মুভিং স্লাইড" ট্রান্সমিশন ডিভাইসের শেষের দিকে চলে যায়, তখন এটি বাফারের সাথে যোগাযোগ করে চলাচলের গতি কমিয়ে দেয়: যখন "মুভিং স্লাইড" ট্রান্সমিশন ডিভাইসের শেষে চলে যায়, ট্র্যাভেল সুইচ সিলিন্ডারকে ক্ল্যাম্প করতে এবং চলন্ত অবস্থায় ঠিক করার নির্দেশ দেয় স্লাইড প্লেটের সীমা ব্লক এইভাবে একটি লকিং ভূমিকা পালন করে।ডিভাইসটি অটোমোবাইল ওয়েল্ডিং লাইনের ট্রান্সমিশন ডিভাইসের ধীর স্টার্ট এবং স্লো স্টপ আন্দোলনের প্রয়োজনীয়তা উপলব্ধি করে এবং ট্রান্সমিশন ডিভাইসের নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

7. নিরাপত্তা ডিভাইস

এই ডিভাইসটি পুরো ট্রান্সমিশন ডিভাইসে 3 সেট আপ করা হয়েছে এবং এর প্রধান কাজ হল শ্রমিকদের রক্ষণাবেক্ষণের সুবিধার্থে পুরো "উদ্ধরণ ফ্রেম" জ্যাক আপ করা।
