স্পট ওয়েল্ডিংয়ের জন্য উচ্চ নমনীয়তা ক্যাব ওয়েল্ডিং লাইন MAG MIG

ক্যাব ওয়েল্ডিং লাইন

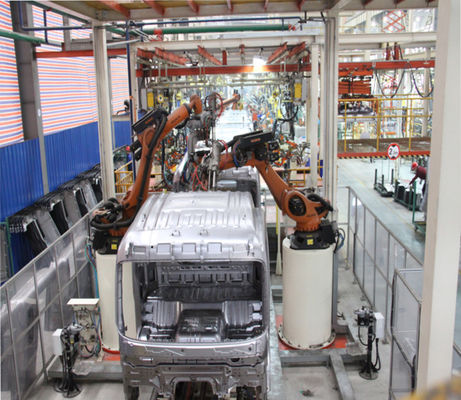

প্রকল্পের ভূমিকা: ভারী ট্রাক ক্যাব সমাবেশ অটোমেশন ওয়েল্ডিং লাইন সংস্কার প্রকল্প।চারটি মডেল একই লাইনে রয়েছে, প্রতি শিফটে 65 ইউনিট, রোবট মডেল: KUKA এর 12 ইউনিট

স্বয়ংচালিত শিল্পের চারটি প্রধান প্রক্রিয়ার মধ্যে একটি হিসাবে, ঢালাই প্রক্রিয়াটি স্ব-স্পষ্ট।এটি শরীরের গঠন এবং গাড়ির জন্য একটি সহায়ক ফ্রেম প্রদানের গুরুত্বপূর্ণ মিশনের দায়িত্ব পালন করে।চেহারা এবং আকৃতি নিশ্চিত করার পাশাপাশি, এটি নিশ্চিত করতে হবে যে চূড়ান্ত সমাবেশের সমস্ত অংশ উপাদান ইনস্টলেশন পয়েন্টের নির্ভুলতা, তাই এর প্রক্রিয়াটি অন্য তিনটি প্রধান প্রক্রিয়ার তুলনায় অনেক বেশি জটিল।উৎপাদন লাইনের পরিকল্পনা এবং বিন্যাস শুধুমাত্র নির্ভুল নিশ্চয়তা, উত্পাদন দক্ষতা, বিতরণ সরবরাহ এবং স্টোরেজের দিকগুলি থেকে বিবেচনা করা প্রয়োজন নয়, তবে উদ্ভিদ এলাকা এবং কাঠামো দ্বারা সীমাবদ্ধ, বিদ্যমান অবস্থা যেমন পেইন্টিং করিডোর।কোন নিখুঁত লেআউট প্ল্যান নেই, বর্তমানে সবচেয়ে উপযুক্ত লেআউট প্ল্যান।

মেইন লাইন কনভেয়িং পদ্ধতি নির্বাচন

মেইন লাইন কনভেয়িং পদ্ধতি কনভেয়িং সময় এবং দক্ষতা নির্ধারণ করে, স্টেশনের কার্যকরী কাজের সময় নির্ধারণ করে এবং প্রক্রিয়ার বিভাজন এবং স্টেশনের সংখ্যা নির্ধারণের ভিত্তি।মেইন লাইন কনভেয়িং পদ্ধতিগুলি বর্তমানে সাধারণত তিনটি উপায়ে ব্যবহৃত হয়: রিসিপ্রোকেটিং রড কনভেয়িং, রোলার বেড স্কিড কনভেয়িং এবং অ্যাপ্লায়িং ফিক্সচার কনভেয়িং।কোন পদ্ধতির সুনির্দিষ্ট পছন্দটি দক্ষতা, চক্রের সময় এবং খরচের সমন্বয়ে বিবেচনা করা প্রয়োজন।

(1) আদান-প্রদানকারী রড কনভেয়িং

সুবিধা: কম দাম, নির্ভরযোগ্য পরিবহন, ছোট পদচিহ্ন।

অসুবিধা: পরিবাহক দক্ষতা কম।সাধারনত, রেসিপ্রোকেটিং রডের কনভেয়িং টাইম 28 সেকেন্ডে পৌঁছায় (উদ্ধরণ, কনভেয়িং, কম করা এবং প্রত্যাহার করার ক্রিয়া সহ), এবং এটি শুধুমাত্র একটি সরল রেখায় পৌঁছে দেওয়া যেতে পারে।যদি অনেকগুলি স্টেশন থাকে তবে এটি শুধুমাত্র বিভাগে সাজানো যেতে পারে এবং পরিবাহিত সঠিকতা তুলনামূলকভাবে কম।খারাপ, এটি একটি পজিশনিং ফিক্সচারের সাথে ব্যবহার করা প্রয়োজন।

প্রয়োগের সুযোগ: এটি সাধারণত কম বীট এবং অপেক্ষাকৃত কম সংখ্যক স্টেশন সহ উত্পাদন লাইনে ব্যবহৃত হয়।10 টির বেশি কনভেয়িং স্টেশন থাকলে এটি ব্যবহার করার পরামর্শ দেওয়া হয় না।

(2) রোলার বেড স্কিড কনভেয়িং

সুবিধা: মাঝারি দাম, নির্ভরযোগ্য পরিবহন, উচ্চ পরিবহন দক্ষতা (ট্রান্সমিশন সময় প্রায় 16 সেকেন্ডে পৌঁছাতে পারে), পরিবহন দূরত্ব দ্বারা সীমাবদ্ধ নয়, ইচ্ছামত চালু করা যেতে পারে এবং নমনীয় লেআউট।

অসুবিধাগুলি: খালি স্কিডের ঘূর্ণন মোড এবং লেআউট বিবেচনা করা প্রয়োজন, যা আরও লেআউটের জায়গা নেবে, পাওয়ার রোলিং বেডের খরচ বেশি, এবং কনভেয়িং সঠিকতা খারাপ, তাই এটি একটি অবস্থানের সাথে ব্যবহার করা প্রয়োজন ফিক্সচার

প্রয়োগের সুযোগ: এটি উচ্চ বীট এবং প্রচুর সংখ্যক স্টেশন সহ উত্পাদন লাইনের জন্য উপযুক্ত এবং বর্তমানে এটি মোটরগাড়ি শিল্পে সর্বাধিক ব্যবহৃত হয়।

(3) সহগামী ফিক্সচার conveying

সুবিধা: সর্বোচ্চ পরিবহণ দক্ষতা, উচ্চ অবস্থান নির্ভুলতা, পরিবহণ প্রক্রিয়ার কার্যকারিতা এবং পজিশনিং ফিক্সচার একত্রিত করা হয়, কোন অতিরিক্ত পজিশনিং ফিক্সচারের প্রয়োজন হয় না, উত্তোলনের সময় হ্রাস করা হয় এবং পরিবহণের সময় 8 সেকেন্ডে পৌঁছাতে পারে।

অসুবিধা: একটি একক কনভেয়িং সহগামী ফিক্সচারের খরচ বেশি, এবং পাওয়ার রোলিং বেডের অবস্থান নির্ভুলতা এখনও বেশি।খালি স্কিডের ঘূর্ণন পদ্ধতি এবং বিন্যাস বিবেচনা করা প্রয়োজন, যা অনেক লেআউট স্থান নেয়।

প্রয়োগের সুযোগ: এটি 50JPH এর উপরে অতি-উচ্চ টেম্পো সহ ওয়েল্ডিং লাইনের বিন্যাসের জন্য উপযুক্ত।
