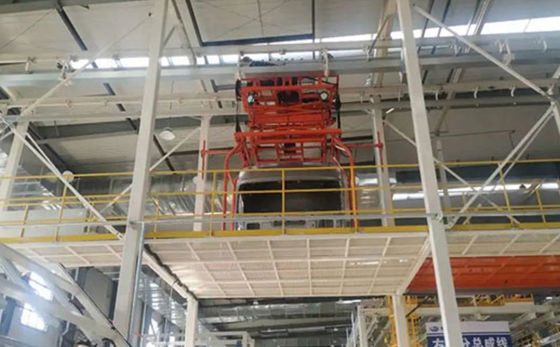

পিক আপ লিফট কনভেয়ার সিস্টেম

পিক আপ লিফট কনভেয়ার সিস্টেম

পিক আপ ওয়ার্কপিস পরিচালনার জন্য ব্যবহৃত হয় এবং সাধারণত ওয়ার্কপিসগুলির ফাঁকা উত্পাদন উপলব্ধি করতে বাতাসে স্থানের সুবিধা নেয়।এটি সাধারণত ইএমএস প্রকল্পগুলির পরিবাহক লাইন সিস্টেমে ব্যবহৃত হয় এবং এটি নিজেই একটি স্বয়ংক্রিয় পরিবাহক লাইন গঠন করতে পারে।

সিস্টেম বৈশিষ্ট্য:

কমপ্যাক্ট গঠন, নিরাপদ এবং নির্ভরযোগ্য

ছোট পদচিহ্ন, উচ্চ কাজের দক্ষতা

কম খরচে এবং সহজ রক্ষণাবেক্ষণ

অটোমোবাইল উত্পাদনে, এমন উত্পাদন লাইন রয়েছে যেগুলি অঞ্চল জুড়ে অপেক্ষাকৃত বড় উপকরণ বা ওয়ার্কপিসগুলি সরাতে হবে এবং একটি উপাদানকে এক অঞ্চল থেকে অন্য অঞ্চলে স্থানান্তরিত করতে হবে।কারণ অটোমোবাইল উত্পাদন লাইনের উচ্চ মান, উচ্চ গতি এবং উচ্চ দক্ষতার উত্পাদন প্রয়োজনীয়তা রয়েছে, পিকআপ কনভেয়িং সিস্টেমের উচ্চ নির্ভুলতা এবং গতি থাকা দরকার, এবং সহজ অপারেশন এবং রক্ষণাবেক্ষণের প্রয়োজন, যাতে স্বাভাবিক উত্পাদন দ্বারা রক্ষণাবেক্ষণের সময় কমানো যায়।

ইউটিলিটি মডেলের উদ্দেশ্য হল পূর্বের শিল্পে কম পিকিং নির্ভরযোগ্যতার সমস্যা কাটিয়ে ওঠা এবং উচ্চ পিকিং নির্ভরযোগ্যতার সাথে একটি পিকআপ কনভেয়িং সিস্টেম প্রদান করা।

উপরের বস্তুটি উপলব্ধি করার জন্য, বর্তমান ইউটিলিটি মডেলের প্রযুক্তিগত সমাধান হল:

একটি পিকআপ কনভেয়িং সিস্টেম, একটি স্লাইড রেল এবং একটি গ্রিপার সহ, গ্রিপারের শীর্ষটি স্লাইড রেলের সাথে স্লাইডিংভাবে মেলে;

গ্রিপারটি বুমের মাধ্যমে স্লাইড রেলের সাথে সংযুক্ত থাকে, বুমের শীর্ষে একটি মোটর সরবরাহ করা হয় এবং মোটরটি বুমের শীর্ষে রোলার ট্রান্সমিশনের সাথে সহযোগিতা করে এবং গ্রিপারে একাধিক গ্রিপার সেন্সর সাজানো থাকে।

স্লাইড রেলের নীচে গ্রিপারের পাশে একটি উপরের টুকরা টেবিল সাজানো হয়েছে, এবং উপরের টুকরা টেবিলের উপর একটি বহুবচন টেবিল সেন্সর সাজানো হয়েছে;উপরের অংশ নিম্ন প্ল্যাটফর্ম সেন্সর একটি বহুবচন সঙ্গে প্রদান করা হয়.

গ্রিপার সেন্সরের সিগন্যাল আউটপুট প্রান্ত, উপরের পিস টেবিল সেন্সর এবং নীচের টুকরা টেবিল সেন্সর সবই কন্ট্রোলারের সিগন্যাল ইনপুট প্রান্তের সাথে সংযুক্ত থাকে এবং নিয়ামকের সিগন্যাল আউটপুট প্রান্তগুলি যথাক্রমে গ্রিপারের নিয়ন্ত্রণ প্রান্তের সাথে সংযুক্ত থাকে। এবং মোটর।

কন্ট্রোলার একটি ম্যান-মেশিন ইন্টারফেস সঙ্গে উপলব্ধ করা হয়.

কন্ট্রোলারে একটি ইন্টিগ্রেটেড প্রসেসিং ইউনিট, একটি গ্রিপার কন্ট্রোল ইউনিট এবং একটি মোটর কন্ট্রোল ইউনিট রয়েছে, গ্রিপার সেন্সরের সিগন্যাল আউটপুট প্রান্ত, উপরের অংশের সেন্সর এবং নিম্ন অংশের সেন্সর সবই ইন্টিগ্রেটেড প্রসেসিং ইউনিটের সেন্সর সিগন্যাল ইনপুট প্রান্তের সাথে সংযুক্ত থাকে। , সম্মিলিত প্রসেসিং ইউনিটের সিগন্যাল আউটপুট প্রান্তটি যথাক্রমে গ্রিপার কন্ট্রোল ইউনিট এবং মোটর কন্ট্রোল ইউনিটের সিগন্যাল ইনপুট প্রান্তের সাথে সংযুক্ত থাকে, গ্রিপার নিয়ন্ত্রণ ইউনিটের আউটপুট প্রান্তটি গ্রিপারের নিয়ন্ত্রণ প্রান্তের সাথে সংযুক্ত থাকে এবং মোটর কন্ট্রোল ইউনিট আউটপুট শেষ মোটর নিয়ন্ত্রণ শেষ সঙ্গে সংযুক্ত করা হয়.

কন্ট্রোলারকে একটি সিগন্যাল স্টোরেজ ইউনিটও দেওয়া হয় এবং ইন্টিগ্রেটেড প্রসেসিং ইউনিটের স্টোরেজ পোর্ট সিগন্যাল স্টোরেজ ইউনিটের ইনপুট শেষের সাথে যোগাযোগ করে।
